伴熱管線取樣系統工作原理

耐腐蝕伴熱采樣復合管由耐腐蝕性高的樹脂管和自限溫伴熱帶組成內心，加上保溫層、鋁帶，最后用阻燃聚烯烴保護外套復合。自限熱加熱管道的特點是工作溫度為140℃(國標)，功率為40~60W/m，通過導熱性能加熱將取樣管加熱。保證樣氣傳輸過程中不結露，自限熱加熱管線由點狀并聯加熱材料構成，達到140℃的恒溫不再加熱，低于140℃時開始加熱。也就是說，溫度是整條管道的溫度，可靠性高。

自我控制溫度電熱帶的溫度控制工作原理是自我控制溫度電熱帶的電熱部件，在兩條平行金屬母線之間均勻地包裹PTC材料制成的芯帶。電纜一端的兩條母線與電源連接時，電流從一根母線橫向流過PTC，材料層到達另一根母線，PTC層是連續并聯在母線之間的電阻發熱體，將電能轉化為熱能，對操作系統進行熱保溫。芯帶電阻隨著溫度的上升而增大，到了高電阻區域，電阻幾乎阻止了電流，芯帶的溫度不再上升到高限，但是自動限制了溫度。電纜的輸出功率主要控制在傳熱過程中加熱系統的溫度。

PTC效應即電阻正溫度系數效應，特指材料電阻隨溫度升高而增大，在某溫度區急劇增大的特性。具有PTC效應的材料稱為PTC材料。電伴熱帶相應的伴熱系統具有自動調節輸出功率，因此不會因?yàn)樽约旱陌l(fā)熱而燒毀，因?yàn)閷?shí)際上需要補償熱量，所以是下一代節能型恒溫加熱器。低溫狀態、快速啟動、溫度均勻、安裝簡單、自動化水平高、運行和維護費用低、安全、壽命長。

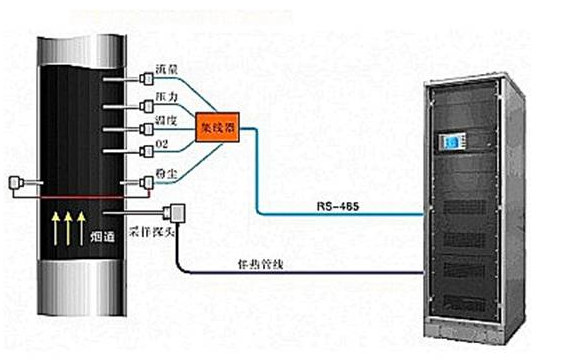

伴熱管線取樣系統通過電加熱式直接抽取探針抽取煙氣，通過除塵加熱(120~180℃)、保溫(120℃以上)，樣品氣體被引導到預處理系統(主要去除粒子狀物、H2O/腐蝕性氣體等)。

伴熱管線取樣系統利用SO2在紅外區7.3μm(7300nm)附近紅外線吸收量的變化，連續測量煙氣中SO2的濃度，利用NO對5.3μm附近紅外線吸收量的變化，連續測量煙氣中NO的濃度。NO2通過還原轉換器轉換為NO再測量。利用氧氣將磁偏角的變化轉換為電流信號，該信號的強弱與濃度線形的關系。高品質的制造技術和設計保證了系統的正確測量。
